Kadlub cisnieniowy

Dzisiaj rozpoczalem prace nad pokladem cisnieniowym. Projekt pobralem ze strony http://www.travel-net.com/~gcauley/U673/
Wszystkie zebra zostana najpierw narysowane na styrenie 0.080 i umieszczone na styrenowej rurze. Nastepnie po dokladnym umiejscowieniu wszystkiech elementow zostana one sklejone i oblozone styrenowa skora 0.010.

Blaszki

W koncu dostalem elementy fototrawione firmy Eduard.

Otwory przelewowe cz.2

Najgorszymi do wyfrezowania otworami sa otwory kolo napedu. Plastik staje staje sie tak cienki, ze latwo go przerwac. W tym przypadku podkleilem go blaszka z puszki po piwie i zaszpachlowalem. Po pomalowaniu podkladem wyglada jak oryginal:D

Zebra cz.2

Prace nad zebrami trwaja. Mozna to zrobic o wiele szybciej jesli sie wczesniej wszystko przygotuje. Zebra narysowalem na kawalku styrenu o grubosci 60. Kazde ma 12 mm dlugosci i 5mm szerokosci.

Zebra

Zebra wyciete sa z kawalka styrenu o grubosci 60/000, a nastepnie nawiercone. Kazde zebro musi byc dopasowane do burty.

Otwory przelewowe cz.1

Budowe okretu zaczalem od otwarcia wszystkich dziur przelewowych. Nalezy to zrobic od tylu cieniujac plastik. Uzylem do tego urzadzenia przypominajacego wiertarke, z tym ze uzylem innej koncowki.

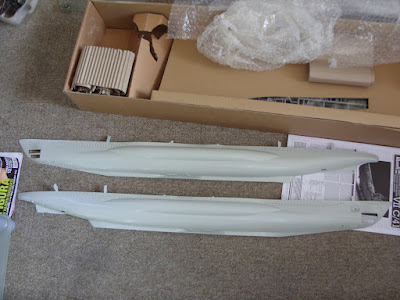

Revell U-Boot VIIC/41 1:72

Witam wszystkich. Rozpoczynam budowe niemieckiego okretu podwodnego klasy VIIC/41. Na tym blogu bede opisywal poszczegolne etapy budowy okretu.
